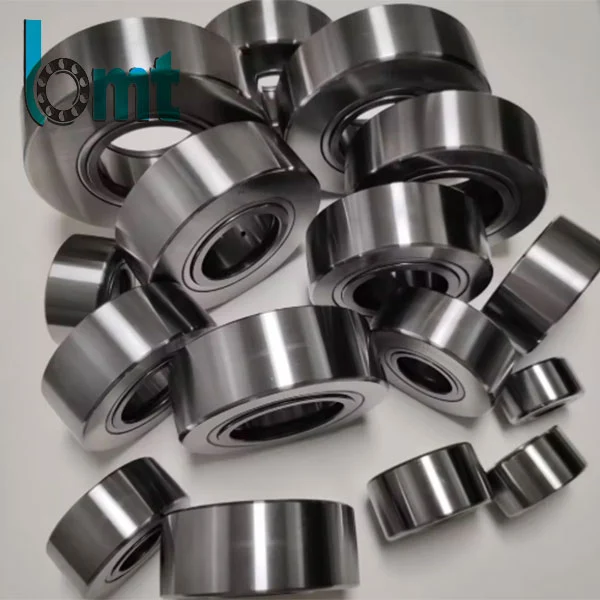

Rolos de esteira tipo garfo

Os rolos de esteira do tipo garfo são rolamentos especializados com um alojamento em forma de garfo, projetados para movimento orbital ou suporte linear em sistemas de esteira. Eles são amplamente aplicados em máquinas de embalagem, automação industrial e equipamentos de manuseio de materiais. O anel externo giratório possui uma superfície coroada ou cilíndrica, emparelhada com elementos rolantes internos, permitindo-lhes suportar cargas radiais e impulsos axiais ocasionais em vários tipos de ambientes operacionais.

Enviar consulta

Descrição do produto

Do que este produto é feito

Os rolos de esteira tipo garfo são compostos por um garfo em forma de U (com orifícios de montagem para instalação fixa), um anel externo que gira em torno de um eixo central e elementos rolantes - geralmente são rolos de agulhas. A maioria dos modelos inclui vedações para evitar a entrada de sujeira, detritos ou água, o que é benéfico tanto em ambientes internos quanto externos.

A forquilha geralmente construída em aço forjado é tratada para aumentar a resistência estrutural e o anel externo é endurecido para resistir ao desgaste causado pelo contato com trilhos-guia ou trilhos. Com base nas observações de campo, esse projeto permite montagem estável e desempenho consistente em aplicações onde os componentes se movem ao longo de caminhos predefinidos.

Yoke Type Track Rollers

Parâmetros Técnicos

		Rolos de esteira tipo garfo: LR serise
	Dimensões (mm)				Classificações de carga básicas
Designação	D	d	C	rmin.	dinâmico. Cr w KN	estatística. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
Central nuclear LR5000	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
Central nuclear LR5001	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
Central nuclear LR5200	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
Central nuclear LR5002	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
Central nuclear LR5201	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
Central nuclear LR5003	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
Central nuclear LR5202	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
Central nuclear LR5203	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
Central nuclear LR5005	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
Central nuclear LR5204	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
Central nuclear LR5303	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
Central nuclear LR5006	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
Central nuclear LR5205	62	25	20.6	1	18.8	13.2
LZ5205 nprp	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
Central nuclear LR5304	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
Central nuclear LR5007	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
Central nuclear LR5206	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
Central nuclear LR5305	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
Central nuclear LR5207	80	35	27	1.1	31	22.8
NPU Lr5207	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
Central nuclear LR5306	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
Central nuclear LR5208	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
Central nuclear LR5307	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
Central nuclear LR5308	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Rolos de esteira tipo garfo:
NATV, NATR
	Tamanho (mm)
modelo	d	d2	D	B	C
NATV 5PP	5	12	16	12	11
NATR 5PP	5	12	16	12	11
NATV 6PP	6	14	19	12	11
NATR 6PP	6	14	19	12	11
NATV 8PP	8	19	24	15	14
NATR 8PP	8	19	24	15	14
NATV 10PP	10	23	30	15	14
NATR 10PP	10	23	30	15	14
NATV 12PP	12	25	32	15	14
NATR 12PP	12	25	32	15	14
NATV 15PP	15	27	35	19	18
NATR 15PP	15	27	35	19	18
NATV 17PP	17	32	40	21	20
NATR 17PP	17	32	40	21	20
NATV 20PP	20	37	47	25	24
NATR 20PP	20	37	47	25	24
NATV 25PP	25	42	52	25	24
NATR 25PP	25	42	52	25	24
NATV30PP	30	51	62	29	28
NATR 30PP	30	51	62	29	28
NATV 35PP	35	58	72	29	28
NATR 35PP	35	58	72	29	28
NATV 40PP	40	66	80	32	30
NATR 40PP	40	66	80	32	30
NATV 45PP	45	72	85	32	30
NATR 45PP	45	72	85	32	30
NATV 50PP	50	76	90	32	30
NATR 50PP	50	76	90	32	30

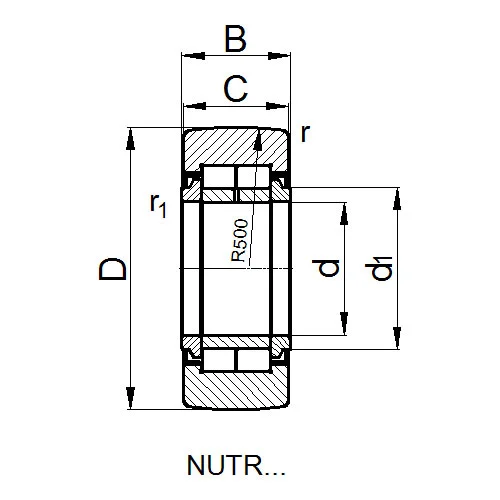

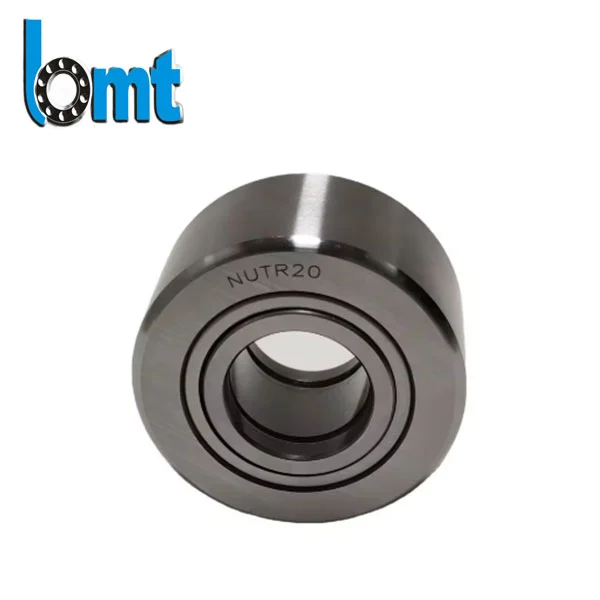

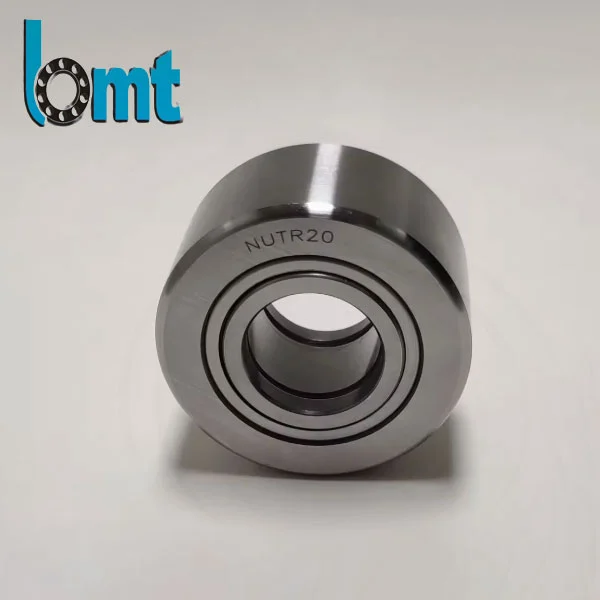

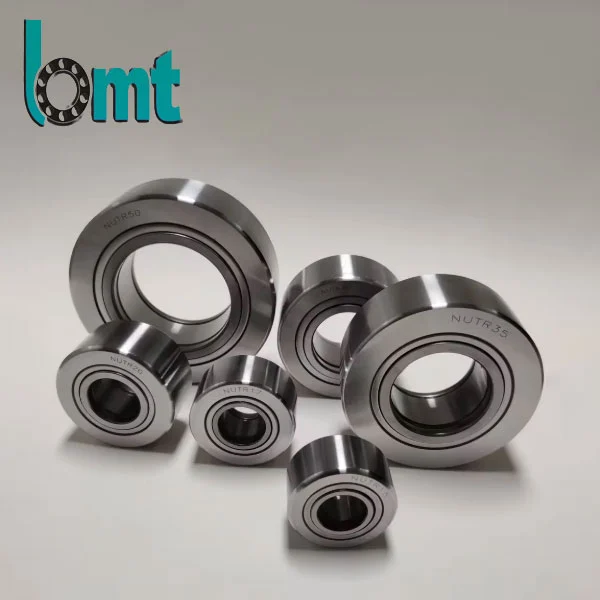

NUTR PWTR
	Dimensões (mm)							Classificações de carga básicas
Designação	D	d	B	C	d1	rmin.	r1min.	dinâmico. Cr KN	estatística. Cor KN	Para permanenteKN	Para permanenteKN
NUTRIÇÃO15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Quais benefícios isso oferece

•Capacidade de suporte de carga: Os rolos de esteira do tipo garfo podem gerenciar cargas radiais substanciais, graças à sua estrutura robusta do garfo e ao arranjo otimizado dos elementos rolantes. Isso os torna adequados para equipamentos como veículos guiados automaticamente (AGVs) ou transportadores de linha de montagem, onde o suporte confiável de peso é essencial.

•Montagem flexível: O garfo em forma de U com furos pré-perfurados simplifica a instalação. Os usuários desses rolos frequentemente observam que o design agiliza os procedimentos de substituição e montagem.

•Durabilidade em todos os tipos de condições: vedações robustas ajudam a proteger os componentes internos contra contaminantes, reduzindo a frequência de manutenção em ambientes empoeirados ou úmidos. Em ambientes onde os materiais são manuseados ao ar livre ou na preparação de alimentos, esta qualidade é especialmente valorizada.

Casos de uso do mundo real

•Arquivo de Automação Industrial: Em estações de soldagem robótica, os rolos de esteira tipo Yoke guiam o movimento dos braços robóticos ao longo de trilhas lineares, suportando o peso do braço e garantindo ao mesmo tempo um posicionamento preciso. Graças ao feedback de um integrador de sistemas de automação, esses rolos ajudaram a garantir um funcionamento confiável mesmo durante longos ciclos de produção.

• Movimentação de materiais: Em sistemas transportadores de armazéns, esses rolos suportam paletes pesados à medida que se movem ao longo dos trilhos-guia. O design da vedação dos rolos diminuiu a necessidade de manutenção em instalações com alto teor de poeira, de acordo com um produtor de equipamentos logísticos.

Nossa abordagem à qualidade

Na BMT, entendemos que os rolos de esteira do tipo Yoke operam em condições diversas e muitas vezes exigentes, portanto a qualidade continua sendo o foco. Cada rolo é examinado quanto à dureza do anel externo, funcionalidade da vedação e integridade estrutural do garfo. Essas verificações têm como objetivo ajudar a garantir que o produto atenda aos requisitos típicos de desempenho nas aplicações pretendidas.
