Alinhamento de rolamentos de agulhas

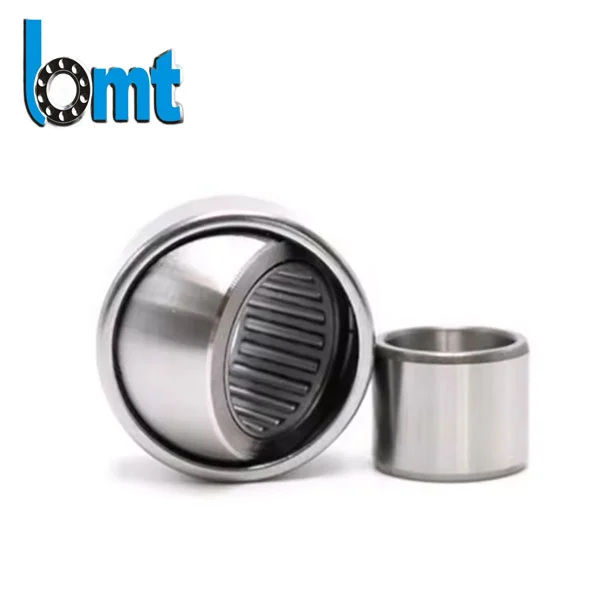

Como um fabricante confiável de rolamentos de rolos de agulhas de alinhamento na China, a BMT projetou esses rolamentos para lidar de frente com o desalinhamento do eixo. O design do rolo de agulhas + anel externo de alinhamento é perfeito para máquinas têxteis, transportadores e qualquer equipamento propenso ao desalinhamento do eixo - diga adeus às dores de cabeça de alinhamento!
Especificações do produto
| Designação | Diâmetro do furo (mm) | Furo do Rolo da Agulha (mm) | Diâmetro Externo (mm) | Largura (mm) | Classificação de carga dinâmica (kN) | Limite de velocidade (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| PNA 28/12 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Parâmetros Técnicos
| Modelos típicos de rolamentos de agulhas de alinhamento | |||
| Designação | Dimensões (mm) | Classificações de carga básica (kN) | Cenários de aplicação |

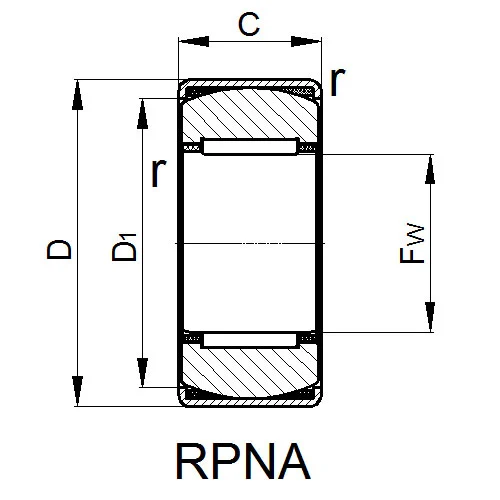

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dinâmico. Cr=6,9, estado. Cor=7,9 | Pequenas caixas de engrenagens, bombas |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dinâmico. Cr=12,5, estatística. Cor=16,2 | Máquinas têxteis, transportadores |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dinâmico. Cr=13, estado. Cor=17,5 | Equipamento agrícola |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, rpm=3,8 | dinâmico. Cr=18,8, estado. Cor=30,5 | Máquinas-ferramentas, compressores |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dinâmico. Cr=22, estado. Cor=34 | Impressoras |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dinâmico. Cr=22,6, estado. Cor=36 | Ventiladores, sopradores |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dinâmico. Cr=24,3, estado. Cor=41,5 | Máquinas de construção |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dinâmico. Cr=26, estado. Cor=47 | Sistemas de manuseio de materiais |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dinâmico. Cr=27,5, estado. Cor=53 | Transportadores pesados |

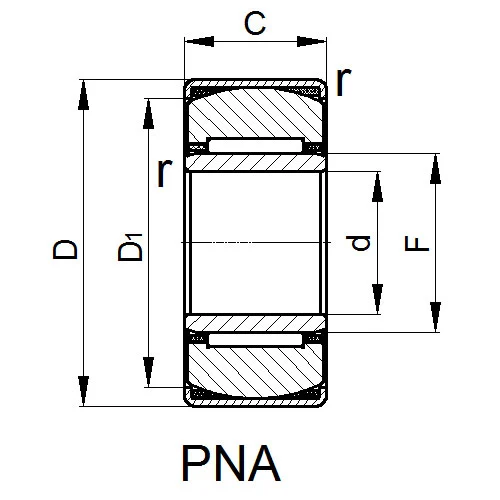

| PNA 28/12 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=6,9, estado. Cor=7,9 | Motores pequenos, ferramentas de precisão |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=12,5, estatística. Cor=16,2 | Fusos têxteis |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=13, estado. Cor=17,5 | Máquinas de embalagem |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=18,8, estado. Cor=30,5 | Acessórios para automóveis |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=22, estado. Cor=34 | Bombas hidráulicas |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=22,6, estado. Cor=36 | Ferramentas pneumáticas |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=24,3, estado. Cor=41,5 | Equipamento de mineração |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=26, estado. Cor=47 | Sistemas auxiliares marítimos |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dinâmico. Cr=27,5, estado. Cor=53 | Misturadores industriais |
Por que esse rolamento se destaca?
• Magic autoajustável: O anel externo esférico corrige automaticamente até 3° de desalinhamento do eixo. Mesmo que a instalação seja inadequada ou a vibração faça com que o eixo se mova, o alinhamento dos rolamentos de agulhas permanecerá nivelado, eliminando a necessidade de tempo de inatividade para realinhamento.
• Resistente e Duradouro: Fabricado em aço GCr15 temperado até HRC 60-64, com pistas polidas. Uma fábrica têxtil que utilizou o nosso modelo PNA 25/47 alargou o ciclo de substituição para uma vez por ano, reduzindo significativamente os custos de manutenção. Depois de uma fábrica têxtil ter utilizado o nosso modelo PNA 25/47, alargou o ciclo de substituição para uma vez por ano, reduzindo significativamente os custos de manutenção.
Como garantimos a qualidade?
1. Inspeção rigorosa de materiais: Testamos a dureza de cada aço. Se cair abaixo de HRC 60, rejeitamos imediatamente.
2. Usinagem de precisão: Com retificadoras CNC, mantemos a circularidade da pista em 0,003 mm - apenas 1/20 da largura de um fio de cabelo humano.
3. Teste 100% de fábrica: Cada rolamento será testado operando abaixo de 120% de sua carga nominal por 48 horas; rolamentos com vibração superior a 1,5 mm/s serão descartados.
Dicas de instalação e manutenção
• Mantenha-os próximos: Embora os rolamentos de rolos de agulhas de alinhamento sejam autocompensadores, use um nível para alinhar os rolamentos com uma precisão de 3° para maximizar a vida útil.
• Lubrifique na hora certa: É necessário reaplicar a graxa lubrificante a cada 1.000 horas, e graxa lubrificante para altas temperaturas deve ser usada durante as operações de verão.
• Ouça e sinta: Quando ocorrer ruído anormal ou superaquecimento, é provável que isso indique que os rolamentos estão sobrecarregados ou excessivamente desalinhados – pare a máquina imediatamente para inspeção.
Pronto para experimentar nossos rolamentos de rolos de agulhas de alinhamento? Contate-nos para obter amostras ou informe-nos os detalhes do seu dispositivo. Recomendamos o modelo mais adequado para você, tornando o desalinhamento do eixo uma coisa do passado!
