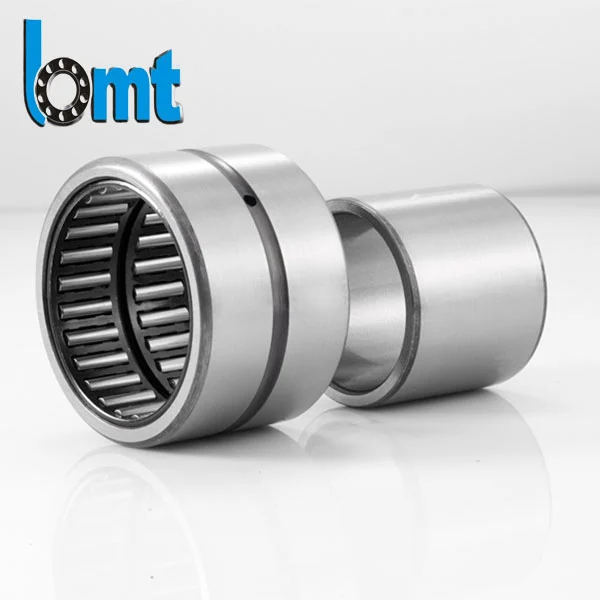

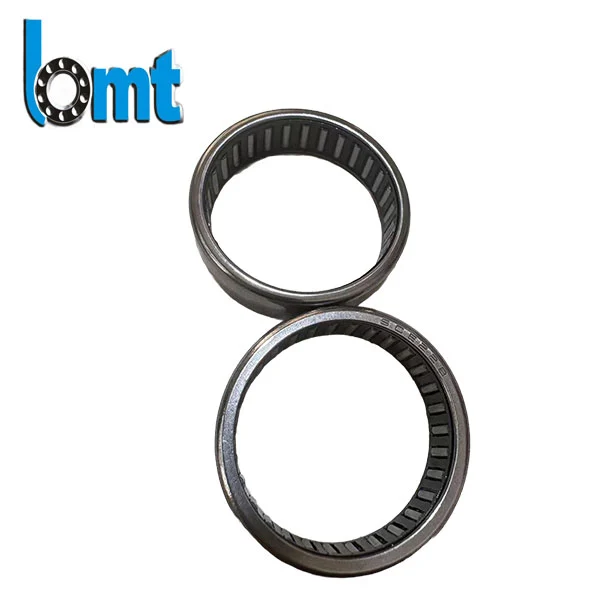

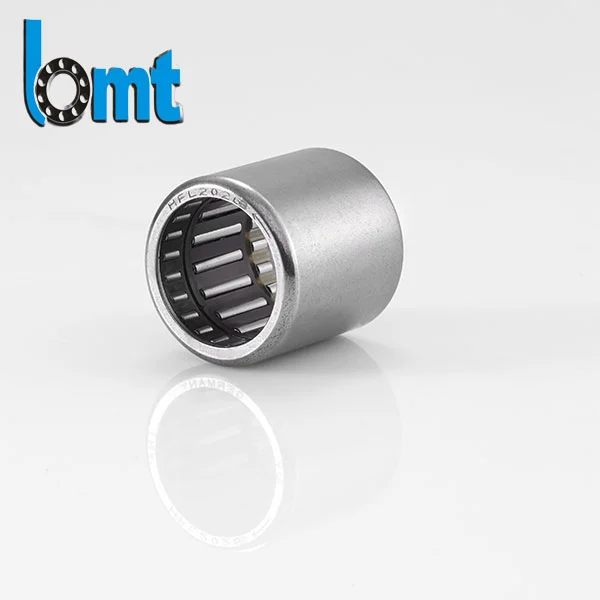

Rolamentos de rolos de agulhas com copo desenhado

Esses rolamentos são amplamente utilizados em motores elétricos, transmissões automotivas, sistemas de engrenagens, máquinas agrícolas e ferramentas industriais onde são necessárias rotação estável e distribuição de carga consistente.

Desafio de engenharia que este rolamento resolve

Em sistemas de transmissão compactos, os engenheiros enfrentam frequentemente três problemas recorrentes:

• Espaço de instalação radial limitado
• Exigência de alta carga radial
• Desgaste precoce causado pela distribuição desigual de carga em rolamentos de esferas padrão

Os rolamentos de rolos de agulhas com capa trefilada atendem a essas condições aumentandoárea de superfície de contato entre os rolos e a pista, o que reduz a concentração de tensões e melhora a distribuição de carga durante a operação contínua.

Projeto Estrutural e Princípio de Funcionamento

Ao contrário dos rolamentos rígidos de esferas, este produto utiliza umestrutura de rolo de agulhas com anel externo de parede fina.

Principais características de design:

• Anel externo estampado finoreduz a necessidade de espaço habitacional
• Rolos cilíndricos longosaumentar a área de contato com a pista
• Alta capacidade de carga radialsob dimensões compactas
• Adequado parainstalação de encaixe por pressão no furo do alojamento

Esta estrutura é especialmente eficaz em sistemas onde a carga radial é dominante e a carga axial é mínima ou controlada por outros componentes.

Controle de materiais e tratamento térmico

O desempenho do rolamento depende da estabilidade do material e do controle dimensional durante a produção.

Os rolamentos de rolos de agulha com copo estirado BMT são fabricados usando:

• Aço para rolamento com alto teor de carbono e cromo (GCr15 / equivalente)
• Processo controlado de conformação a frio para precisão do anel externo
• Rolos de agulhas endurecidos com acabamento superficial para atrito reduzido
• Processo de tratamento térmico estabilizado para manter a uniformidade da dureza

Cada lote é controlado para manter a consistência:

• Distribuição de dureza
• Redondeza dos rolos
• Qualidade da superfície da pista
• Tolerância dimensional sob condições de ajuste por pressão

Aplicações Típicas

Com base nos padrões de uso industrial, esse tipo de rolamento é comumente aplicado em:

• Caixas de velocidades compactas e sistemas de redução
• Conjuntos de transmissão de motocicleta
• Sistemas de acionamento de máquinas agrícolas
• Ferramentas elétricas (motores compactos de alta velocidade)
• Direção automotiva e sistemas auxiliares
• Rolos transportadores e sistemas de automação industrial

É mais adequado quandorestrições de espaço impedem o uso de conjuntos de rolamentos maiores.

Características de desempenho em operação

1. Alta capacidade de carga radial em espaço limitado

A estrutura do rolo de agulhas distribui a carga através de uma linha de contato maior, melhorando a eficiência do suporte de carga em comparação com rolamentos de esferas de contato pontual.

2. Rotação estável sob serviço contínuo

Quando devidamente lubrificado, o rolamento mantém um movimento estável em longos ciclos operacionais com vibração reduzida.

3. Integração Estrutural Compacta

O anel externo fino permite o encaixe direto nos furos da caixa, reduzindo a necessidade de caixas de rolamento adicionais em montagens compactas.

Fabricação e Controle de Qualidade

Para garantir a consistência do lote para aplicações OEM, a produção inclui:

• Inspeção dimensional da geometria do anel externo
• Medição do diâmetro e circularidade do rolo
• Controle de folga radial antes da montagem
• Teste de dureza de superfícies de pistas
• Execução de verificações de ruído e vibração com base em amostragem

Para aplicações industriais que exigem maior estabilidade, opções de grau EMQ estão disponíveis com controle mais rigoroso de ruído e acabamento superficial.

Requisitos de instalação e aplicação

O desempenho do rolamento depende muito das condições de instalação. Os seguintes fatores afetam diretamente a vida útil:

• Precisão da tolerância dimensional do eixo e da carcaça
• Força correta de ajuste por pressão durante a instalação
• Lubrificação adequada (estabilidade da película de graxa ou óleo)
• Evitar desalinhamento durante a montagem
• Limitando cargas de impacto axial anormais

Em aplicações reais, o desalinhamento e a lubrificação insuficiente são as causas mais comuns de falha prematura, e não de defeitos de material.

Comparação com rolamentos de esferas padrão

Em sistemas de transmissão compactos:

Capacidade de fabricação OEM

A BMT Bearings atende clientes industriais que exigem produção em massa estável com especificações consistentes.

Os serviços OEM incluem:

• Personalização de tamanho fora do padrão
• Marcação de superfície (laser ou estampagem)
• Personalização de embalagens para requisitos de exportação
• Seleção do tipo de graxa com base no ambiente operacional
• Confirmação do desenho de engenharia antes da produção
• Rastreabilidade de lote para controle de qualidade industrial

A capacidade de produção e os sistemas de inspeção são projetados para oferecer consistência de fornecimento a longo prazo em pedidos repetitivos de OEM.

Uso prático

Para maior vida útil em ambientes operacionais reais:

• Combine a dureza do eixo com a especificação do rolamento
• Garanta a tolerância correta do furo do alojamento para o projeto de encaixe por pressão
• Use intervalos de lubrificação apropriados com base na velocidade/carga
• Evite cargas de impacto durante a instalação
• Mantenha a limpeza no ambiente de montagem

A instalação e a lubrificação adequadas têm um impacto maior na vida útil do rolamento do que apenas as diferenças de material.

Os rolamentos de rolos de agulha com copo trefilado são projetados parasistemas mecânicos compactos que exigem alta capacidade de carga radial e desempenho rotacional estável. Sua estrutura de paredes finas permite a utilização eficiente do espaço, enquanto a geometria do rolo de agulhas melhora a distribuição da carga em ambientes de operação contínua.
