Quando máquinas agrícolas trabalham sob carga contínua, vibração, poeira, umidade e terreno irregular, a roda e o conjunto giratório devem permanecer estáveis durante todo o ciclo de trabalho.TMOsuprimentosUnidades Centrais Agrícolas BAA-0003para aplicações em equipamentos agrícolas, fornecendo uma solução integrada de cubo e rolamento projetada em torno de dimensões de montagem precisas, suporte de carga, desempenho de vedação e operação rotacional confiável.
A escolha da unidade central agrícola certa pode influenciar diretamente o tempo de atividade do equipamento, os requisitos de manutenção e o desempenho da montagem das rodas. As unidades de cubo agrícola BAA-0003 são projetadas como conjuntos de cubo de rolamento integrados para máquinas agrícolas e equipamentos relacionados. A configuração apresenta furo de 30 mm, diâmetro externo de 117 mm, altura total de 60 mm, diâmetro padrão de parafuso de 98 mm e quatro furos de montagem M12 × 1,25. Com uma classificação de carga dinâmica básica listada de 44,9 kN e uma classificação de carga estática básica de 34 kN, a unidade fornece parâmetros mensuráveis para projetistas de equipamentos, fabricantes de máquinas agrícolas, distribuidores de peças de reposição e equipes de manutenção. Este guia explica como funciona a configuração do BAA-0003, quais especificações merecem atenção, onde as unidades de hub agrícola são comumente utilizadas e o que os compradores devem avaliar antes de fazer um pedido.
Índice
- Qual é o papel de uma unidade central agrícola?
- Como o BAA-0003 é projetado para equipamentos agrícolas?
- Quais são as principais especificações do BAA-0003?
- Quais fatores de desempenho são importantes no campo?
- Quais máquinas podem usar unidades centrais agrícolas?
- Como os compradores podem combinar o BAA-0003 com seus equipamentos?
- Como o desempenho da unidade central agrícola pode ser mantido?
- Por que considerar o BAA-0003 para projetos OEM?
- Perguntas frequentes
- Considerações finais para compradores
Qual é o papel de uma unidade central agrícola?
O cubo é um ponto crítico de conexão entre o conjunto rotativo de uma máquina e sua estrutura de suporte. Em equipamentos agrícolas, esta conexão pode ser exposta a mudanças de carga, choques causados por terrenos irregulares, contaminação do solo, umidade e longos ciclos operacionais.
Uma unidade central agrícola integra o rolamento e a estrutura de montagem em um único conjunto. Esse projeto pode simplificar a construção do equipamento em comparação com a aquisição e montagem de vários componentes de rolamento independentes. Ele também oferece aos engenheiros uma interface de montagem definida que pode ser avaliada durante o projeto da máquina ou na seleção de peças de reposição.
As principais funções de uma unidade hub incluem:
- Suporta rodas giratórias, discos ou componentes relacionados.
- Gerenciar cargas radiais geradas durante a operação do equipamento.
- Fornecendo uma interface estável entre o conjunto rotativo e a estrutura da máquina.
- Manter a rotação controlada durante ciclos de trabalho repetidos.
- Ajudando a proteger os componentes internos do rolamento contra contaminação ambiental.
- Apoiando uma substituição mais fácil durante a manutenção do equipamento.
Para os fabricantes de máquinas agrícolas, estas funções fazem da unidade de cubo mais do que um simples componente de rolamento. Suas dimensões e características mecânicas devem funcionar em conjunto com a estrutura completa da máquina.
Como o BAA-0003 é projetado para equipamentos agrícolas?

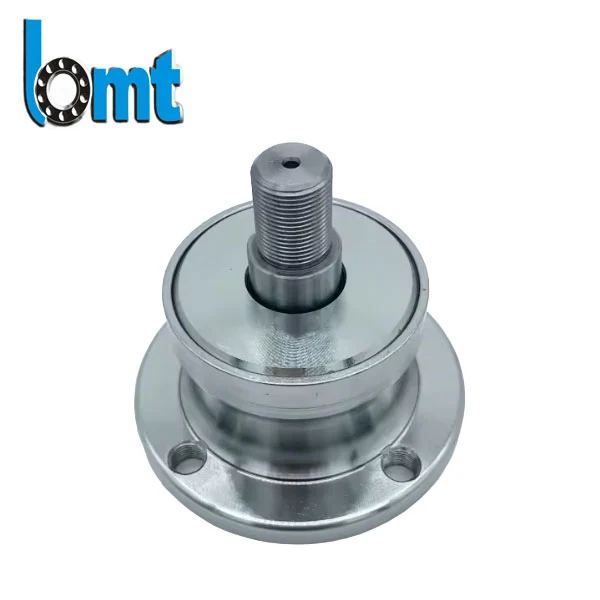

BAA-0003 é configurado como uma unidade de cubo agrícola integrada com dimensões definidas de montagem e rolamento. Essa abordagem permite que os compradores avaliem o componente com base em interfaces mensuráveis, em vez de confiar apenas em uma descrição geral do rolamento.
O furo de 30 mm fornece a interface central de montagem, enquanto o diâmetro externo de 117 mm define o envelope externo da montagem. O diâmetro do padrão de parafuso de 98 mm e quatro pontos de montagem M12 × 1,25 fornecem a conexão entre o cubo e a estrutura correspondente da máquina.
Esta combinação dimensional é importante porque os equipamentos agrícolas frequentemente têm espaço de instalação limitado. Uma unidade de cubo que atenda aos requisitos de carga, mas não corresponda à geometria de montagem disponível, não pode fornecer uma substituição prática.
O design integrado também pode simplificar o planejamento da manutenção. Em vez de tratar rolamentos, carcaças e componentes de montagem individuais como peças completamente separadas, o conjunto do cubo pode ser tratado como uma unidade de substituição definida quando surgirem necessidades de serviço.
Quais são as principais especificações do BAA-0003?
As especificações técnicas fornecem o ponto de partida para determinar se uma unidade central é apropriada para uma máquina específica. A tabela a seguir resume os principais parâmetros BAA-0003.
| Parâmetro | Especificação BAA-0003 | Por que é importante |
|---|---|---|
| Diâmetro do furo | 30mm | Determina a compatibilidade com o eixo ou interface de montagem central. |
| Diâmetro Externo | 117 milímetros | Define o envelope de instalação externa. |
| Altura total | 60mm | Influencia o espaço de instalação axial. |
| Diâmetro do padrão do parafuso | 98 milímetros | Determina a posição do círculo de montagem. |
| Padrão de montagem | 4×M12×1,25 | Deve corresponder à estrutura de montagem do equipamento. |
| Classificação básica de carga dinâmica | 44,9 kN | Fornece uma referência para capacidade de carregamento dinâmico. |
| Classificação básica de carga estática | 34 kN | Fornece uma referência para carregamento estacionário ou de baixa velocidade. |
| Velocidade máxima listada | Até 1.000 rpm | Deve ser comparado com a velocidade operacional real. |
Estes números devem ser tratados como parâmetros de seleção de produtos e não como limites operacionais universais. O desempenho real depende da distribuição da carga, precisão da instalação, lubrificação, temperatura, contaminação, velocidade operacional e do sistema mecânico completo.
Antes de fazer o pedido, as equipes de engenharia devem comparar as dimensões com o componente original, desenhos do equipamento ou medidas de instalação. Esta etapa pode evitar problemas de compatibilidade evitáveis.
Quais fatores de desempenho são importantes no campo?
As máquinas agrícolas operam em um ambiente onde o desempenho dos componentes pode mudar significativamente em comparação com aplicações internas limpas. O conjunto do cubo pode sofrer vibrações repetidas, mudanças repentinas de carga, água, partículas de solo e flutuações de temperatura.
Manuseio de carga
A capacidade de carga é um dos primeiros parâmetros que os engenheiros devem examinar. A configuração BAA-0003 tem uma classificação de carga dinâmica básica listada de 44,9 kN e uma classificação de carga estática básica de 34 kN. Esses valores fornecem pontos de referência úteis ao avaliar se a unidade é adequada para uma carga mecânica específica.
Vedação e proteção contra contaminação
Poeira e umidade são causas comuns de deterioração dos rolamentos. Uma construção de cubo selada pode ajudar a isolar os componentes internos do rolamento de contaminantes externos. Contudo, o desempenho da vedação deve sempre ser considerado em conjunto com as condições ambientais reais da máquina.
Estabilidade Rotacional
Os conjuntos de roda e disco requerem rotação consistente. Atrito excessivo, desalinhamento, contaminação ou instalação inadequada podem introduzir vibração e acelerar o desgaste. Selecionar um cubo com precisão dimensional adequada e instalá-lo corretamente é, portanto, essencial.
Compatibilidade de instalação
Mesmo uma unidade central tecnicamente capaz pode não ser apropriada se as suas dimensões de montagem não corresponderem ao equipamento. O diâmetro do furo, o círculo do parafuso, a especificação da rosca, a altura total e a folga ao redor devem ser verificados antes da compra.
Quais máquinas podem usar unidades centrais agrícolas?
As unidades de cubo agrícola são usadas em diferentes tipos de máquinas onde rodas, discos, rolos ou outros componentes rotativos requerem suporte de rolamento. A aplicação adequada depende das especificações mecânicas do equipamento.
- Grades de disco:Os conjuntos de discos rotativos podem colocar cargas contínuas nos componentes do cubo e do rolamento durante a preparação do solo.
- Semeadoras e equipamentos de plantio:Mecanismos rotativos selecionados podem exigir conjuntos de cubos de rolamentos compactos.
- Máquinas de preparo do solo:A resistência do solo e o terreno irregular podem criar cargas e vibrações variáveis.
- Reboques agrícolas:Os conjuntos de suporte de roda exigem cubos e rolamentos corretamente combinados.
- Implementos agrícolas:Vários implementos utilizam conjuntos rotativos que requerem suporte mecânico confiável.
- Projetos OEM de máquinas agrícolas:Unidades hub integradas podem ser incorporadas em novos projetos de equipamentos onde as dimensões e os requisitos de desempenho sejam compatíveis.
Em vez de escolher um hub com base apenas no setor pretendido, os engenheiros devem verificar a carga, a velocidade, as dimensões e o ambiente de instalação reais do equipamento alvo.
Como os compradores podem combinar o BAA-0003 com seus equipamentos?
Um processo de seleção estruturado pode reduzir o risco de encomendar uma unidade central agrícola incompatível. Os compradores podem começar com a interface física e depois avaliar as condições operacionais.
- Meça a interface do eixo:Confirme se o furo necessário corresponde ao furo BAA-0003 de 30 mm.
- Verifique o círculo de montagem:Verifique o diâmetro do padrão do parafuso de 98 mm em relação ao desenho da máquina.
- Confirme os requisitos do thread:Verifique se os quatro pontos de montagem M12 × 1,25 correspondem ao equipamento.
- Meça o espaço disponível:Confirme se o diâmetro externo de 117 mm e a altura de 60 mm cabem na área de instalação.
- Calcular cargas de trabalho:Considere as cargas operacionais normais e as cargas de choque temporárias.
- Verifique a velocidade de operação:Compare a velocidade real da máquina com as condições nominais de operação da unidade central.
- Avaliar a exposição ambiental:Considere água, poeira, solo, fertilizantes, produtos químicos e temperatura.
- Discuta os requisitos especiais:Os compradores OEM devem comunicar quaisquer especificações necessárias de graxa, marcação, eixo, padrão de parafuso ou embalagem.
Para compras de reposição, é útil comparar a unidade central antiga com o novo componente, mas a semelhança física por si só não deve ser considerada suficiente. As dimensões técnicas e os requisitos de aplicação devem ser confirmados antes da instalação.
Como o desempenho da unidade central agrícola pode ser mantido?
A instalação correta é tão importante quanto a seleção do produto. Um cubo devidamente especificado ainda pode sofrer desgaste prematuro se for instalado incorretamente ou operado em condições inadequadas.
As equipes de manutenção devem considerar as seguintes práticas:
- Limpe a superfície de montagem antes da instalação.
- Verifique o eixo e os componentes correspondentes quanto a danos ou desgaste excessivo.
- Use ferramentas de instalação apropriadas em vez de aplicar impacto descontrolado no rolamento.
- Siga os requisitos de aperto do fabricante do equipamento.
- Inspecione a área de vedação quanto a danos após a instalação.
- Monitore vibrações, ruídos, calor ou resistência rotacional incomuns.
- Verifique os parafusos de montagem periodicamente quando o cronograma de manutenção do equipamento exigir.
- Substitua os componentes quando o desgaste ou danos puderem afetar a operação segura da máquina.
Máquinas que operam em ambientes particularmente úmidos, empoeirados ou quimicamente agressivos podem exigir atenção adicional à vedação e lubrificação. Os compradores deverão comunicar as condições de trabalho ao fornecedor ao solicitar uma recomendação técnica.
Por que considerar o BAA-0003 para projetos OEM?
Para os fabricantes de equipamentos agrícolas, as decisões de compra baseiam-se frequentemente em mais do que o preço unitário. Consistência, controle dimensional, capacidade de produção, customização, inspeção e suporte técnico podem ter um impacto significativo no valor total da aquisição.
As informações dos produtos da BMT identificam a gestão da qualidade de acordo com a ISO 9001:2015 e IATF 16949:2016. O processo de produção declarado também inclui rastreabilidade de materiais e inspeção pré-embarque, com verificações de dimensões, rotação de rolamentos e integridade de vedação.
Esses controles são relevantes para compradores OEM porque a produção repetida requer componentes com interfaces consistentes. Um desvio dimensional insignificante em uma compra de substituição isolada pode se tornar um grande problema quando centenas ou milhares de máquinas utilizam o mesmo componente.
A BMT também indica opções de personalização para requisitos selecionados, incluindo marcação do logotipo OEM, especificações de graxa, dimensões de eixo e configurações de padrão de parafuso. Os requisitos personalizados devem ser confirmados com o fornecedor antes da produção.
Para compradores internacionais, também vale a pena considerar a capacidade de produção e a experiência de fornecimento. A BMT relata mais de 20 anos de experiência na fabricação de rolamentos, uma unidade de produção de 80.000 m², mais de 200 linhas de produção CNC e exporta para mais de 60 países.
Perguntas frequentes
Para que são utilizadas as unidades centrais agrícolas BAA-0003?
As unidades de cubo agrícola BAA-0003 são projetadas para máquinas agrícolas e equipamentos relacionados que exigem um conjunto integrado de rolamento e cubo. As aplicações potenciais incluem rodas, discos e conjuntos rotativos selecionados, onde as dimensões e características de carga especificadas são adequadas.
Qual é o diâmetro do BAA-0003?
O diâmetro do furo listado do BAA-0003 é de 30 mm. Os compradores devem confirmar esta dimensão no eixo ou na interface de montagem central antes de fazer o pedido.
Qual é o padrão de parafuso do BAA-0003?
A configuração BAA-0003 usa um arranjo de montagem M12 × 1,25 de quatro pontos com um diâmetro de padrão de parafuso listado de 98 mm. As dimensões de montagem do lado da máquina devem ser verificadas cuidadosamente quanto à compatibilidade.
Qual é a capacidade de carga do BAA-0003?
A classificação de carga dinâmica básica listada é de 44,9 kN, enquanto a classificação de carga estática básica é de 34 kN. Esses valores são classificações de referência e não devem ser tratados como um substituto para cálculos de engenharia específicos da aplicação.
O BAA-0003 pode ser personalizado para fabricantes de máquinas agrícolas?
Opções de personalização selecionadas estão disponíveis para requisitos de OEM, incluindo marcação, especificações de graxa e determinadas configurações dimensionais ou de montagem. O escopo exato de customização deve ser confirmado com a BMT com base no projeto do equipamento.
Que informações devo fornecer ao solicitar um orçamento?
Os compradores podem fornecer a quantidade necessária, tipo de equipamento, modelo de cubo existente, desenho técnico, diâmetro do eixo, padrão de parafuso, carga esperada, velocidade operacional, ambiente de trabalho e quaisquer requisitos de marcação ou embalagem OEM. Fornecer informações completas ajuda o fornecedor a avaliar a compatibilidade com mais eficiência.
Considerações finais para compradores
Uma unidade central agrícola deve ser selecionada como parte do sistema completo da máquina e não como um componente de rolamento isolado. Para BAA-0003, o furo de 30 mm, diâmetro externo de 117 mm, altura total de 60 mm, diâmetro do padrão de parafuso de 98 mm, quatro pontos de montagem M12 × 1,25 e classificações de carga listadas fornecem uma base técnica clara para avaliação do produto. Quando combinada com práticas adequadas de vedação, instalação, inspeção e manutenção, uma unidade de cubo corretamente combinada pode suportar uma operação estável em aplicações agrícolas exigentes. Para fabricantes OEM, distribuidores e compradores de peças de reposição de máquinas agrícolas que procuram uma solução de fornecimento confiável, saiba mais sobre as unidades centrais agrícolas BAA-0003 eentre em contato com a TMOpara consulta técnica, requisitos de OEM, avaliação de amostras e suporte para pedidos em grandes quantidades.
