Como a carcaça correta do mancal pode melhorar o desempenho do rolamento e a confiabilidade do equipamento

Resumo do artigo: A pílulaow bloco de habitaçãoé um componente mecânico crítico que suporta eixos rotativos, fixa rolamentos e ajuda a manter o alinhamento em equipamentos industriais. A escolha da caixa correta envolve a avaliação do material, diâmetro do eixo, compatibilidade do rolamento, dimensões de montagem, condições operacionais e requisitos de manutenção.TMOfornece soluções de mancais para sistemas de transmissão industriais, máquinas agrícolas, bombas, transportadores e motores elétricos, ajudando os compradores a identificar componentes adequados para seus equipamentos e necessidades operacionais.

Índice

1. O que é uma caixa de travesseiro?
2. Como funciona uma caixa de travesseiro?
3. Quais materiais e designs estão disponíveis?
4. Onde as caixas de travesseiro são usadas?
5. Como você escolhe a caixa de travesseiro certa?
6. Comparação de seleção de alojamento de bloco de descanso
7. Melhores práticas de instalação e manutenção
8. Problemas comuns e soluções práticas
9. Perguntas frequentes
10. Conclusão: Encontre uma caixa de travesseiro adequada

O que é uma caixa de travesseiro?

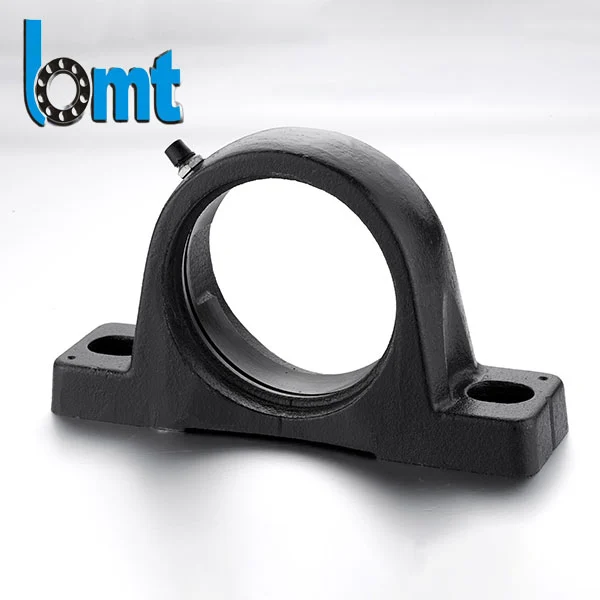

Uma caixa de mancal é um componente de suporte mecânico projetado para segurar um rolamento e fixar um eixo giratório à estrutura da máquina ou superfície de montagem. Ele fornece um ponto de instalação estável enquanto ajuda o rolamento a manter a posição pretendida durante a operação. Dependendo do projeto, o conjunto também pode incorporar vedações, tampas, provisões de lubrificação e ferramentas de montagem.

Em aplicações industriais, os termoscaixa de travesseiroeunidade de rolamento de mancalàs vezes são usados ​​de forma intercambiável. No entanto, nem sempre descrevem exatamente o mesmo produto. Uma caixa é o corpo estrutural, enquanto uma unidade de rolamento completa normalmente inclui a caixa e um inserto de rolamento compatível.

A distinção é importante na compra de componentes de reposição. Os compradores que solicitarem apenas uma caixa deverão verificar as dimensões do rolamento e o arranjo de montagem separadamente. Aqueles que procuram um conjunto pronto para instalação devem confirmar se o rolamento, o mecanismo de travamento e o alojamento são compatíveis.

Uma carcaça adequadamente selecionada pode contribuir para um suporte confiável do eixo, manutenção gerenciável e operação consistente da máquina. É, portanto, um componente importante no projeto do equipamento, e não simplesmente um suporte de montagem.

Como funciona uma caixa de travesseiro?

A carcaça é fixada a uma base rígida da máquina, enquanto o rolamento instalado dentro dela suporta o eixo giratório. À medida que o eixo gira, o rolamento acomoda o movimento relativo entre o eixo e a estrutura estacionária. A caixa transfere cargas operacionais para a superfície de montagem e ajuda a manter o rolamento posicionado corretamente.

Um conjunto típico de rolamento de mancal executa diversas funções:

• Suporte do eixo:Mantém o eixo rotativo na posição pretendida.
• Transmissão de carga:Transfere cargas suportadas do rolamento para a estrutura da máquina.
• Estabilidade de montagem:Fornece um ponto de fixação seguro para o conjunto do rolamento.
• Suporte de alinhamento:Ajuda a manter a posição projetada do eixo quando as superfícies de montagem e a instalação estão corretas.
• Proteção contra contaminação:Vedações ou tampas compatíveis podem ajudar a reduzir a entrada de poeira, umidade e outros contaminantes.
• Acesso de manutenção:Dependendo do projeto, os acessórios de lubrificação e as peças de montagem acessíveis podem simplificar a manutenção.

Alguns insertos de rolamento possuem uma superfície externa esférica que permite um autoalinhamento limitado dentro do alojamento. Este recurso pode acomodar pequenos desvios angulares, mas não deve ser tratado como um substituto para o alinhamento correto do eixo, montagem adequada ou suporte estrutural adequado.

Para obter mais informações sobre componentes compatíveis, explore a linha de produtos de rolamentos da BMT e identifique a configuração apropriada para sua aplicação.

Quais materiais e designs estão disponíveis?

O material da carcaça e a construção influenciam a capacidade de carga, rigidez, resistência à corrosão, peso e requisitos de manutenção. A melhor escolha depende do ambiente operacional e das cargas transmitidas através do conjunto do rolamento.

1. Carcaça de travesseiro de ferro fundido

O ferro fundido é amplamente utilizado em suportes de rolamentos industriais em geral porque oferece rigidez útil, boas características de amortecimento de vibrações e um equilíbrio prático entre desempenho e custo. É comumente considerado para transportadores, equipamentos agrícolas, bombas, motores elétricos e outras máquinas que operam em condições industriais normais.

Entretanto, a capacidade de carga real depende do projeto da caixa, do tipo de material, da seleção do rolamento, do arranjo de montagem e das condições operacionais. Uma caixa de ferro fundido não deve ser selecionada apenas com base no material.

2. Carcaça do bloco de descanso de aço inoxidável

O aço inoxidável pode ser apropriado para equipamentos expostos à umidade, limpeza frequente ou substâncias corrosivas. É frequentemente considerado para máquinas de processamento de alimentos, equipamentos marítimos e certas aplicações de manuseio de produtos químicos.

Os compradores devem verificar o grau do aço inoxidável e avaliar todo o conjunto, incluindo rolamento, vedações, lubrificante e fixadores. A resistência à corrosão é determinada pela especificação completa do material e pelo ambiente de serviço, e não simplesmente pela descrição do produto.

3. Projetos de habitação dividida e de peça única

Os invólucros de peça única fornecem uma estrutura relativamente simples para muitas aplicações padrão. As caixas divididas possuem tampa e base separadas, o que pode tornar a inspeção e substituição do rolamento mais conveniente quando o arranjo do eixo dificulta a desmontagem.

Para aplicações industriais mais pesadas, as informações dos produtos da BMT incluem as famílias de invólucros SN500, SN600 e SNL. Estas séries possuem diferentes dimensões e arranjos de rolamentos compatíveis, portanto o modelo exato deve ser verificado em relação à especificação do equipamento.

Ao avaliar uma caixa, considere estes detalhes de projeto:

• Construção de peça única ou dividida.
• Dimensões básicas de montagem e posições dos furos dos parafusos.
• Dimensões do assento do rolamento e compatibilidade do diâmetro do eixo.
• Arranjos de vedação e cobertura.
• Acesso à lubrificação e requisitos de serviço.
• Compatibilidade com o rolamento e bucha de fixação especificados.

Onde as caixas de travesseiro são usadas?

As caixas de mancal são usadas sempre que eixos rotativos exigem suporte seguro e um arranjo de montagem prático. Sua versatilidade os torna adequados para uma ampla gama de máquinas industriais e comerciais.

• Sistemas transportadores:Apoie eixos rotativos em equipamentos de manuseio de materiais e conjuntos de transmissão relacionados.
• Maquinaria agrícola:Ajude a suportar componentes rotativos em equipamentos expostos a poeira, vibração e cargas de trabalho variáveis.
• Bombas:Fornece suporte de rolamento para arranjos de eixo compatíveis em sistemas industriais de manuseio de fluidos.
• Motores elétricos:Apoie conjuntos de eixo onde a configuração de alojamento selecionada corresponda ao projeto mecânico.
• Equipamento de fabricação:Fornece suporte de montagem para rolos, eixos de transmissão e outros mecanismos rotativos.
• Mineração e máquinas pesadas:Apoie arranjos de rolamentos adequados quando a resistência, a vedação e as classificações de carga do alojamento atenderem aos requisitos da aplicação.

As condições ambientais podem afetar significativamente a especificação apropriada. Ambientes com muita poeira podem exigir uma vedação mais eficaz, enquanto ambientes úmidos ou corrosivos podem exigir materiais resistentes à corrosão adequados. Altas vibrações e cargas de choque também exigem uma avaliação cuidadosa do rolamento, da caixa, dos parafusos de montagem e da estrutura de suporte.

Como você escolhe a caixa de travesseiro certa?

A seleção da caixa de mancal correta começa com os requisitos operacionais reais da máquina. Uma caixa que se ajusta ao eixo ainda pode ser inadequada se suas dimensões de montagem, capacidade de carga, disposição de vedação ou compatibilidade de rolamento não corresponderem à aplicação.

Passo 1: Confirme o Diâmetro do Eixo

Identifique o diâmetro do eixo e o furo do rolamento necessário. Para rolamentos com furo cônico, verifique a bucha de fixação e o arranjo de montagem apropriados. Não presuma que dois invólucros são intercambiáveis ​​simplesmente porque seus formatos externos parecem semelhantes.

Etapa 2: verificar a compatibilidade do rolamento

Confirme a designação do rolamento, as dimensões, os requisitos de folga interna, o método de travamento e o arranjo de lubrificação. A carcaça e o rolamento devem ser compatíveis como um conjunto completo.

Passo 3: Calcular Cargas Operacionais

Avalie cargas radiais, cargas axiais, cargas de choque, velocidade do eixo e serviço operacional. Verifique as classificações dos rolamentos e as especificações dos alojamentos do fabricante, em vez de confiar nas descrições gerais dos materiais.

Etapa 4: Avalie o Meio Ambiente

Considere temperatura, umidade, poeira, exposição à água, produtos químicos e procedimentos de limpeza. Selecione o material do alojamento e o arranjo de vedação adequados a essas condições.

Etapa 5: verifique as dimensões de instalação

Compare o comprimento total, a largura, a altura, a altura central do eixo, o espaçamento dos furos de montagem e os tamanhos dos parafusos com a máquina existente. A compatibilidade dimensional é particularmente importante ao substituir um componente descontinuado ou danificado.

Etapa 6: considere a manutenção de longo prazo

Avalie intervalos de lubrificação, acessibilidade, procedimentos de substituição e disponibilidade de peças sobressalentes. Uma carcaça que simplifique a inspeção e a manutenção pode reduzir o esforço de manutenção durante a vida útil do equipamento.

Comparação de seleção de alojamento de bloco de descanso

A tabela a seguir fornece uma comparação prática de materiais e designs comuns de invólucros. Pretende ser um guia de seleção preliminar; a escolha final deve ser baseada nas especificações verificadas do produto.

Para referência, a página de produto publicada da BMT lista SN505 com diâmetro de eixo de 20 mm, SN510 com diâmetro de eixo de 45 mm e SN520 com diâmetro de eixo de 90 mm. Estes exemplos pertencem à série de caixas SN listadas. Consulte sempre a tabela dimensional completa e confirme a combinação de rolamentos necessária antes de fazer o pedido.

Consulte as especificações da caixa de mancal BMT para revisar os modelos de caixa listados e suas dimensões técnicas correspondentes.

Melhores práticas de instalação e manutenção

A instalação correta ajuda a carcaça e o rolamento a funcionar conforme esperado. Mesmo um componente bem fabricado pode sofrer desgaste prematuro quando a base de montagem estiver irregular, o eixo estiver desalinhado ou a lubrificação for inadequada.

Lista de verificação de instalação

• Inspecione a carcaça, o assento do rolamento, o eixo e a superfície de montagem quanto a danos ou contaminação.
• Verifique o modelo da caixa, a designação do rolamento, o diâmetro do eixo e as dimensões de montagem.
• Certifique-se de que a superfície de montagem seja suficientemente plana, rígida e limpa.
• Posicione a carcaça com cuidado e alinhe o eixo com o equipamento conectado.
• Aperte os fixadores de montagem com o torque especificado usando a sequência recomendada.
• Instale o rolamento e os componentes de travamento de acordo com as instruções do fabricante.
• Aplique o lubrificante especificado e verifique se as vedações e tampas estão instaladas corretamente.
• Gire o eixo manualmente quando for seguro e prático e, em seguida, execute um teste operacional controlado.

Manutenção de rotina

Durante as inspeções programadas, monitore ruídos incomuns, vibrações, mudanças de temperatura, condições do lubrificante, fixadores soltos e contaminação visível. Estabeleça intervalos de manutenção de acordo com a velocidade de operação, carga, ambiente e recomendações do fabricante.

A lubrificação excessiva também pode criar problemas, incluindo excesso de calor em algumas condições operacionais. Use o tipo e a quantidade de lubrificante recomendados em vez de aplicar graxa indiscriminadamente.

Problemas comuns e soluções práticas

Reconhecer os primeiros sinais de alerta ajuda as equipes de manutenção a investigar problemas em rolamentos e alojamentos antes que eles levem a um tempo de inatividade prolongado.

• Vibração excessiva:Verifique o alinhamento do eixo, a rigidez da montagem, a segurança dos fixadores, a condição dos rolamentos e o equilíbrio da máquina.
• Temperatura operacional anormal:Investigue a lubrificação, a carga do rolamento, o atrito da vedação, o alinhamento e a velocidade operacional.
• Desgaste prematuro do rolamento:Revise o controle de contaminação, os procedimentos de instalação, os ajustes do eixo, a lubrificação e as condições de carga.
• Corrosão:Verifique a exposição ambiental, a adequação do material, a proteção da superfície e a eficácia da vedação.
• Montagem solta:Inspecione a base, os parafusos de montagem, a estrutura de suporte e qualquer evidência de desgaste ou movimento.
• Falhas de substituição repetidas:Verifique a causa raiz original em vez de substituir o alojamento sem revisar o rolamento e as condições operacionais.

Esses sintomas podem ter múltiplas causas. Uma inspeção sistemática de todo o conjunto rotativo é mais eficaz do que assumir que a própria carcaça é sempre responsável.

Perguntas frequentes

1. Qual é o objetivo principal de uma caixa de mancal?

Seu objetivo principal é segurar e apoiar um rolamento compatível, fixar o conjunto do eixo rotativo a uma superfície de montagem e transferir cargas operacionais para a estrutura de suporte.

2. Qual é a diferença entre uma caixa de mancal e um rolamento de mancal?

Uma caixa de mancal é o componente estrutural que acomoda o rolamento. Uma unidade de rolamento de mancal geralmente se refere ao produto montado, incluindo o alojamento e o inserto do rolamento. A terminologia do produto varia de acordo com o fabricante, portanto, confirme se a cotação cobre apenas a caixa ou uma unidade completa.

3. Qual material é melhor para uma caixa de travesseiro?

O ferro fundido é uma escolha comum para aplicações industriais em geral devido à sua rigidez e características de amortecimento de vibrações. O aço inoxidável pode ser mais apropriado onde a resistência à corrosão é importante. A seleção final depende das cargas, do ambiente, das dimensões e das especificações do fabricante.

4. Como encontro o tamanho correto do alojamento do mancal?

Comece com o diâmetro do eixo e a designação do rolamento. Em seguida, verifique as dimensões da caixa, o espaçamento dos furos de montagem, a altura central do eixo, a compatibilidade dos rolamentos e o arranjo de travamento. Para compras de reposição, compare o número da peça original e o desenho dimensional.

5. Uma caixa de mancal pode acomodar o desalinhamento do eixo?

Algumas unidades de mancal usam insertos de rolamento autocompensadores que podem acomodar desalinhamento angular limitado. A faixa permitida depende do projeto do rolamento. O desalinhamento excessivo ainda pode causar vibração, carga irregular e falha prematura.

6. Com que frequência um conjunto de rolamento de mancal deve ser mantido?

Não existe intervalo de manutenção universal. Os cronogramas de inspeção e lubrificação devem refletir o tipo de rolamento, velocidade operacional, carga, temperatura, nível de contaminação e recomendações do fabricante. Unidades seladas para toda a vida podem ter requisitos de serviço diferentes dos projetos relubrificáveis.

7. O BMT suporta requisitos de alojamento de mancal em massa ou OEM?

A página do produto da BMT identifica OEM e compras em massa como opções suportadas. Os compradores devem fornecer o modelo, dimensões, arranjo de rolamentos, material, quantidade e detalhes de aplicação necessários para confirmar a disponibilidade e a especificação apropriada.

Conclusão: Encontre uma caixa de travesseiro adequada

Uma seleção confiável de mancais de mancal começa com dimensões precisas, rolamentos compatíveis, materiais apropriados e uma compreensão clara do ambiente operacional. A atenção às classificações de carga, alinhamento do eixo, qualidade de montagem, vedação e lubrificação pode ajudar a melhorar a confiabilidade do equipamento e simplificar a manutenção.

A BMT oferece soluções de mancais de mancal para uma variedade de aplicações industriais de transmissão e máquinas, com informações técnicas publicadas cobrindo diversas séries e dimensões de mancais. Esteja você substituindo um componente existente ou adquirindo carcaças para novos equipamentos, compare cuidadosamente os requisitos técnicos antes de tomar uma decisão de compra.

Procurando uma caixa de travesseiro confiável para seu próximo projeto? Visite a página do produto BMT Pillow Block Housing para revisar as especificações disponíveis. Compartilhe seus desenhos, dimensões do eixo, modelo de rolamento, condições operacionais e quantidade do pedido com nossa equipe.Contate-noshoje para discutir sua aplicação, confirmar a compatibilidade do produto e solicitar um orçamento para seus requisitos de alojamento de mancal.
