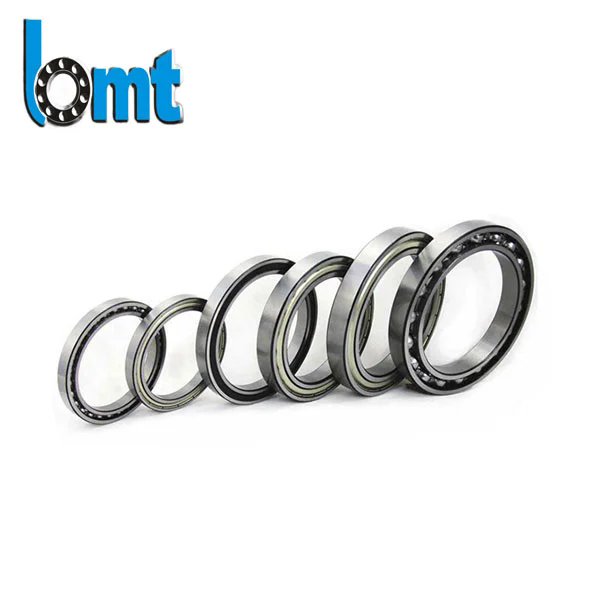

Como um rolamento rígido de esferas melhora o desempenho da máquina?

Resumo do artigo: A Rolamento rígido de esferasé um dos rolamentos mais utilizados para aplicações que exigem rotação suave, suporte de carga confiável, baixo atrito e longa vida útil. Entretanto, selecionar o rolamento correto envolve mais do que simplesmente combinar o diâmetro do eixo. A direção da carga, a velocidade, a vedação, a lubrificação, a temperatura operacional, a precisão dimensional, o ruído, as condições de instalação e os requisitos de manutenção podem influenciar o desempenho do rolamento. Este guia explica como funcionam os rolamentos rígidos de esferas, como selecionar a configuração correta, como evitar falhas comuns e como fabricantes comoRolamentos Co. de Ningbo Demy (D&M), Ltd.pode suportar aplicações industriais e OEM exigentes.

Índice

• Esboço do artigo
• O que é um rolamento rígido de esferas?
• Como funciona um rolamento rígido de esferas?
• Quais são os componentes principais?
• Que vantagens isso oferece?
• Como você deve selecionar o rolamento correto?
• Como as vedações dos rolamentos afetam o desempenho?
• Como a carga e a velocidade devem ser avaliadas?
• Como a lubrificação influencia a vida útil do rolamento?
• Como os problemas de instalação podem ser evitados?
• Como as falhas comuns em rolamentos podem ser reduzidas?
• Onde os rolamentos rígidos de esferas são usados?
• Por que considerar a Ningbo Demy (D&M) Bearings Co., Ltd.?
• Perguntas frequentes
• Conclusão

Esboço do artigo

1. Compreender o princípio de construção e operação dos rolamentos rígidos de esferas.
2. Identifique os fatores técnicos que determinam a adequação do rolamento.
3. Compare os requisitos de vedação, precisão, carga, velocidade e lubrificação.
4. Reconheça as práticas de instalação e manutenção que ajudam a prevenir falhas prematuras.
5. Escolha um fornecedor de rolamentos com base nos requisitos da aplicação e não apenas no preço.

O que é um rolamento rígido de esferas?

A Rolamento rígido de esferasé um rolamento de elementos rolantes projetado principalmente para suportar cargas radiais e, ao mesmo tempo, acomodar cargas axiais em ambas as direções sob condições operacionais adequadas. Sua construção básica consiste em anel interno, anel externo, esferas rolantes, gaiola e, dependendo da configuração, blindagens ou vedações.

A geometria da pista é projetada com uma ranhura relativamente profunda que permite que as esferas mantenham contato contínuo com as pistas. Este arranjo simples, mas eficaz, proporciona ao rolamento uma combinação útil de baixo atrito, estabilidade rotacional, capacidade de carga moderada e versatilidade.

Projetos de ranhura profunda estão disponíveis em uma ampla variedade de dimensões e configurações. As séries comuns incluem 6000, 6200, 6300, 6700 e outras séries especializadas ou específicas de aplicação. A série apropriada depende do espaço de instalação disponível, diâmetro do eixo, carga radial, velocidade e vida útil necessária.

Para os compradores, um dos pontos mais importantes é que um rolamento com as dimensões nominais corretas não é automaticamente o rolamento correto para uma aplicação. Dois rolamentos com o mesmo diâmetro de furo podem ter classificações de carga, arranjos de vedação, valores de folga, classes de precisão e capacidades de velocidade significativamente diferentes.

Como funciona um rolamento rígido de esferas?

O princípio de funcionamento é simples. Quando o eixo gira, o anel interno gira com ele enquanto as esferas rolam entre as pistas interna e externa. A gaiola mantém um espaçamento adequado entre as bolas e ajuda a controlar seu movimento.

Em vez de permitir que duas grandes superfícies metálicas deslizem diretamente uma contra a outra, o rolamento converte grande parte do movimento de deslizamento em movimento de rolamento. Isto reduz substancialmente o atrito e torna prática a rotação contínua.

A pista profunda também permite que o rolamento suporte mais do que uma carga puramente radial. Dependendo da geometria do rolamento e das condições de aplicação, ele pode acomodar forças axiais que atuam ao longo do eixo em qualquer direção.

Durante a operação, vários fatores interagem:

• Contato rolante:Reduz o atrito em comparação com o contato deslizante direto.
• Geometria da pista:Orienta as bolas e distribui cargas.
• Projeto da gaiola:Mantém o espaçamento entre esferas e contribui para uma operação estável.
• Lubrificante:Cria uma película protetora entre as superfícies em contato.
• Vedação ou blindagem:Ajuda a controlar a retenção e contaminação do lubrificante.
• Tratamento de materiais e térmicos:Influenciar a resistência ao desgaste, a resistência à fadiga e a vida útil.

O resultado é um componente compacto capaz de suportar rotação contínua de eixos em motores, bombas, ventiladores, transportadores, equipamentos automotivos, eletrodomésticos e muitas outras máquinas.

Quais são os componentes principais?

Cada componente deve funcionar como parte de um sistema controlado. Uma pista de alta qualidade não pode compensar instalação incorreta, pré-carga excessiva, lubrificante inadequado ou entrada de contaminação no rolamento.

Que vantagens isso oferece?

A popularidade dos rolamentos rígidos de esferas vem de seu equilíbrio entre desempenho, disponibilidade, tamanho compacto e instalação relativamente simples.

• Baixo atrito:O contato rolante ajuda a reduzir a resistência mecânica e a geração de calor.
• Alta capacidade rotacional:Projetos apropriados podem operar eficientemente em velocidades relativamente altas.
• Suporte de carga radial:Eles são particularmente adequados para eixos que suportam cargas radiais.
• Capacidade axial bidirecional:Eles podem acomodar forças axiais em ambas as direções dentro dos limites de projeto.
• Construção compacta:Os designs padrão de ranhura profunda proporcionam desempenho substancial sem espaço excessivo de instalação.
• Várias opções de vedação:Configurações abertas, blindadas e seladas permitem adaptação a diferentes ambientes.
• Ampla seleção de tamanhos:Opções de séries métricas e em polegadas estão disponíveis para vários projetos de equipamentos.
• Manutenção simples:Muitas versões seladas são fornecidas com graxa aplicada de fábrica e requerem lubrificação de rotina mínima.

Essas características tornam os rolamentos profundos especialmente úteis quando os projetistas de equipamentos precisam de um rolamento confiável para uso geral, em vez de um arranjo altamente especializado.

Como você deve selecionar o rolamento correto?

A seleção correta começa com a aplicação e não com o número do rolamento. Uma equipe de compras deve coletar os requisitos operacionais antes de solicitar um orçamento.

Para compradores industriais, a abordagem mais confiável é fornecer ao fornecedor dados operacionais completos, em vez de solicitar apenas um número de rolamento anterior. Isto dá ao fabricante a oportunidade de verificar a configuração proposta.

Como as vedações dos rolamentos afetam o desempenho?

A selagem é uma das decisões de seleção mais frequentemente negligenciadas. A configuração errada da vedação pode criar risco excessivo de contaminação ou atrito desnecessário.

• Rolamentos abertos:Adequado quando o rolamento é instalado dentro de um conjunto limpo e protegido com sistema de lubrificação independente.
• Rolamentos com blindagem metálica:Comumente identificado por designações como ZZ ou 2Z. As blindagens ajudam a limitar a entrada de contaminantes relativamente leves, mantendo geralmente boas características rotacionais.
• Rolamentos vedados com borracha:Configurações como 2RS são comumente selecionadas quando é necessária maior proteção contra poeira e umidade.
• Projetos selados por contato:Útil quando a resistência à contaminação tem maior prioridade, embora o contato da vedação possa influenciar o atrito e a velocidade permitida.

Um motor de alta velocidade operando em um invólucro limpo pode priorizar baixo atrito e geração de calor. Uma máquina externa exposta a poeira e umidade pode, em vez disso, exigir uma proteção mais forte contra contaminação. Portanto, não existe um arranjo de vedação universalmente melhor.

Como a carga e a velocidade devem ser avaliadas?

Carga e velocidade devem ser consideradas em conjunto. Um rolamento operando a uma velocidade modesta sob uma carga moderada pode ter requisitos muito diferentes de um rolamento operando continuamente em alta velocidade.

Oclassificação de carga dinâmicaé importante ao avaliar a vida útil em fadiga do rolamento sob carga rotativa. Oclassificação de carga estáticatorna-se particularmente relevante quando o rolamento sofre cargas estacionárias pesadas, cargas de choque ou outras condições que podem causar deformação permanente excessiva nos pontos de contato.

Para uma máquina rotativa, os compradores devem identificar:

• Carga radial contínua
• Carga radial de pico
• Carga axial e sua direção
• Rotação operacional
• Frequência start-stop
• Condições de choque e vibração
• Horário de funcionamento previsto
• Confiabilidade necessária e intervalo de manutenção

Também é importante não selecionar um rolamento simplesmente porque sua velocidade máxima parece ser superior à velocidade nominal da máquina. O tipo de lubrificante, o atrito da vedação, a folga interna, o design da gaiola, a temperatura e as condições de montagem podem afetar o desempenho operacional real.

Como a lubrificação influencia a vida útil do rolamento?

A lubrificação cria uma película protetora entre as superfícies de rolamento e das pistas, ajudando a reduzir o atrito, o desgaste e o calor. A lubrificação inadequada pode acelerar o dano superficial, enquanto a lubrificação excessiva ou inadequada também pode criar problemas.

Ao selecionar graxa ou óleo, considere:

• Temperatura operacional
• Velocidade rotacional
• Carga esperada
• Contaminação ambiental
• Intervalo de relubrificação necessário
• Compatibilidade com lubrificantes existentes
• Recomendações do fabricante

Os rolamentos vedados costumam ser vantajosos quando a relubrificação de rotina é difícil porque o rolamento pode ser fornecido com uma carga de graxa adequada. No entanto, a graxa ainda deve ser compatível com a temperatura e faixa de velocidade esperadas.

Mais graxa não é necessariamente melhor. O enchimento excessivo pode aumentar a agitação, aumentar a temperatura operacional e aumentar a resistência. A lubrificação deve, portanto, ser tratada como um parâmetro de engenharia e não simplesmente como uma tarefa de manutenção.

Como os problemas de instalação podem ser evitados?

Mesmo um rolamento de alta qualidade pode falhar prematuramente se as práticas de instalação forem inadequadas. Muitos problemas de rolamentos originam-se de força de montagem, contaminação, desalinhamento do eixo, ajustes incorretos ou danos às vedações.

1. Limpe a área de trabalho.Mantenha sujeira, partículas metálicas, umidade e outros contaminantes longe do rolamento.
2. Inspecione o eixo e o alojamento.Verifique as dimensões, condições da superfície, rebarbas e danos antes da instalação.
3. Use a força de montagem correta.A força de instalação deve ser aplicada ao anel apropriado em vez de ser transmitida através dos elementos rolantes.
4. Evite danos por impacto.O martelamento direto nos anéis do rolamento ou nas vedações pode criar defeitos ocultos.
5. Verifique o alinhamento.O desalinhamento excessivo pode aumentar a vibração, a temperatura e a tensão na pista.
6. Verifique a rotação após a instalação.O conjunto deve girar suavemente sem resistência ou ruído anormal.
7. Siga os requisitos de ajuste do fabricante do equipamento.As tolerâncias do eixo e do alojamento devem corresponder às condições reais de operação.

Para ambientes de produção, os procedimentos de instalação padronizados são valiosos porque reduzem a variação entre operadores e lotes de produção.

Como as falhas comuns em rolamentos podem ser reduzidas?

Um princípio útil para solução de problemas é inspecionar todo o sistema de rolamentos, em vez de culpar imediatamente o próprio rolamento. A geometria do eixo, a condição do alojamento, a lubrificação, o alinhamento da máquina, as cargas e o ambiente operacional influenciam o comportamento do rolamento.

Onde os rolamentos rígidos de esferas são usados?

A versatilidade dos rolamentos rígidos de esferas explica por que eles aparecem em tantos sistemas mecânicos. As aplicações típicas incluem:

• Motores elétricos:Apoiar os eixos do rotor enquanto mantém uma rotação suave e silenciosa.
• Bombas industriais:Suportando eixos rotativos sob condições de operação contínua.
• Ventiladores e sopradores:Fornecendo suporte de baixo atrito para componentes rotativos de alta velocidade.
• Caixas de engrenagens:Suporta eixos e engrenagens enquanto lida com forças radiais e axiais combinadas dentro da capacidade do rolamento.
• Sistemas transportadores:Suporta rolos rotativos e componentes de acionamento.
• Sistemas automotivos:Usado em montagens auxiliares, de transmissão, elétricas e rotativas selecionadas.
• Eletrodomésticos:Suportando motores compactos e mecanismos rotativos.
• Maquinaria agrícola:Usado em equipamentos onde é necessário suporte rotacional confiável.
• Equipamentos de automação:Adequado para muitos mecanismos compactos e de rotação contínua.

A configuração exata do rolamento deve sempre corresponder à velocidade, carga, ambiente e requisitos dimensionais reais da aplicação.

Por que considerar a Ningbo Demy (D&M) Bearings Co., Ltd.?

Rolamentos Co. de Ningbo Demy (D&M), Ltd.fornece soluções de rolamentos para clientes que exigem dimensões consistentes, desempenho rotacional confiável e configurações específicas da aplicação. Sua linha de produtos inclui rolamentos rígidos de esferas projetados para aplicações em máquinas industriais, motores, bombas, sistemas automotivos e outros equipamentos rotativos.

Para os compradores internacionais, a capacidade do fornecedor é importante porque a aquisição de rolamentos não é simplesmente uma questão de adquirir um componente metálico padronizado. A fabricação consistente, o controle dimensional, a seleção apropriada de materiais, os procedimentos de inspeção, a embalagem e a confiabilidade da entrega podem afetar o custo total de propriedade.

Ao avaliar um fornecedor, considere o seguinte:

• Se o fabricante pode fornecer as séries e dimensões de rolamentos necessárias
• Se os requisitos de material e tratamento térmico são claramente controlados
• Se o desempenho dimensional e de funcionamento são inspecionados de forma consistente
• Se as opções de vedação e lubrificação correspondem à aplicação
• Se os requisitos OEM ou personalizados podem ser discutidos
• Se a embalagem protege os rolamentos durante o transporte internacional
• Se informações técnicas podem ser fornecidas antes da compra em massa
• Se o fornecedor pode manter uma qualidade consistente em pedidos repetidos

Esses fatores tornam-se especialmente importantes quando os rolamentos são usados ​​em equipamentos de produção onde paradas inesperadas podem custar consideravelmente mais do que o preço inicial do componente.

O que os compradores devem confirmar antes de fazer o pedido?

Antes de fazer um pedido, prepare uma especificação técnica concisa. Isso ajuda a evitar mal-entendidos entre o fabricante do equipamento, a equipe de engenharia, o departamento de compras e o fornecedor do rolamento.

1. Designação do rolamento ou dimensões exigidas
2. Dimensões do eixo e da carcaça
3. Informações de carga radial e axial
4. Velocidade de rotação normal e máxima
5. Faixa de temperatura operacional
6. Condições ambientais
7. Configuração preferencial de vedação ou blindagem
8. Requisitos de lubrificação
9. Requisitos de precisão ou folga
10. Quantidade necessária e cronograma de entrega
11. Requisitos de embalagem e exportação

Se o número exato do rolamento for desconhecido, fornecer os parâmetros operacionais costuma ser mais útil do que adivinhar um modelo. Um fabricante qualificado pode então avaliar as opções disponíveis em relação à aplicação real.

Perguntas frequentes

Qual é o objetivo principal de um rolamento rígido de esferas?

Seu objetivo principal é apoiar eixos rotativos enquanto reduz o atrito. Ele é projetado principalmente para cargas radiais, mas também pode acomodar cargas axiais em ambas as direções dentro dos seus limites operacionais.

Os rolamentos rígidos de esferas são adequados para aplicações de alta velocidade?

Muitos são adequados para aplicações de velocidade relativamente alta, mas a velocidade permitida depende do tamanho do rolamento, projeto interno, lubrificação, configuração da vedação, precisão, temperatura e condições de montagem. Um rolamento vedado pode ter uma capacidade prática de velocidade diferente de um rolamento aberto equivalente.

Qual é a diferença entre um rolamento 2RS e ZZ?

Uma configuração 2RS geralmente usa vedações de borracha, enquanto ZZ ou 2Z normalmente indica blindagens metálicas. As vedações de borracha geralmente fornecem proteção mais forte contra poeira e umidade, enquanto as proteções metálicas podem oferecer menor atrito e bom desempenho em ambientes mais limpos.

Um rolamento rígido de esferas pode suportar cargas axiais?

Sim. Os rolamentos rígidos de esferas podem acomodar cargas axiais em ambas as direções. No entanto, sua capacidade axial é limitada pela geometria do rolamento e pelas condições operacionais, portanto, aplicações com cargas axiais substanciais podem exigir um arranjo de rolamento diferente.

Como posso determinar o tamanho correto do rolamento?

Comece com o diâmetro do eixo, as dimensões disponíveis do alojamento, a capacidade de carga necessária, a velocidade de rotação, a temperatura operacional e as condições ambientais. Se a aplicação for exigente, forneça esses parâmetros ao fabricante do rolamento em vez de selecionar um modelo apenas com base no diâmetro interno.

Por que um rolamento fica barulhento?

As possíveis causas incluem contaminação, lubrificação inadequada ou excessiva, danos nas pistas, montagem incorreta, desalinhamento, folga excessiva ou condições operacionais inadequadas. O ruído deve ser investigado juntamente com dados de vibração, temperatura, instalação e lubrificação.

Quanto tempo pode durar um rolamento rígido de esferas?

Não existe um valor único de vida útil aplicável a todas as aplicações. A vida útil do rolamento depende da carga, velocidade, lubrificação, contaminação, material, temperatura operacional, qualidade da instalação e manutenção. A seleção e instalação adequadas podem melhorar significativamente a confiabilidade do serviço.

Os rolamentos vedados são isentos de manutenção?

Os rolamentos vedados podem reduzir substancialmente os requisitos de lubrificação de rotina, mas não devem ser considerados imunes a falhas. As condições operacionais, a qualidade da instalação, a contaminação, a temperatura e as cargas da máquina ainda precisam ser controladas.

Conclusão

A Rolamento rígido de esferaspode ser um componente de máquina relativamente compacto, mas sua seleção pode ter grande influência na confiabilidade do equipamento. O rolamento correto deve corresponder à aplicação completa, incluindo carga, velocidade, temperatura, ambiente, vedação, lubrificação, requisitos dimensionais e vida útil operacional esperada.

Para equipamentos rotativos padrão, os designs de canais profundos oferecem um excelente equilíbrio entre baixo atrito, suporte de carga, construção compacta e flexibilidade de aplicação. No entanto, alcançar um desempenho confiável exige mais do que escolher um número de rolamento familiar. Ajustes corretos, instalação limpa, lubrificação adequada, vedação adequada e monitoramento regular das condições são igualmente importantes.

Para OEMs, distribuidores, equipes de manutenção e fabricantes de equipamentos industriais, trabalhar com um fornecedor experiente de rolamentos pode simplificar as especificações e reduzir o risco de desempenho inconsistente dos componentes.Rolamentos Co. de Ningbo Demy (D&M), Ltd.pode apoiar clientes que buscam soluções confiáveis ​​de rolamentos rígidos de esferas para diferentes máquinas e condições operacionais.

Precisa de ajuda para selecionar o rolamento rígido de esferas certo para o seu equipamento?Compartilhe o tamanho do rolamento, carga, velocidade, ambiente operacional e requisitos de aplicação com a Ningbo Demy (D&M) Bearings Co., Ltd.Contate-noshoje para discutir suas necessidades de rolamentos e avançar com uma solução de fornecimento confiável.
